濃相倉泵流化噴嘴技術領域新型涉及一種干式除灰系統用的流化噴嘴，特別是公開一種濃相倉泵流化噴嘴，應用于火電廠正壓濃相氣力除灰系統中。
正壓濃相氣力除灰系統是結合流太化和氣固兩相流技術研制的，倉泵(發送器)以邊流化、邊輸送的方式輸送物料。因此對于濃相氣力輸送系統而言，倉泵內的流化狀態對倉泵的正常喂料及輸送具有極其重要的意義。常規的氣化裝置，如帆布式多層氣化裝置，及碳化硅式氣化裝置都有孔隙易堵料， 阻力大，易破損等各種缺點，目前最常見的塔式氣化板也存在物料易進入氣室，返料到空氣管路及氣化板易磨損等缺點。此類設備為改變國內氣力除灰在輸送很差煤種工況所碰到的難題，國內氣力除灰廠家所使用的倉泵(發送器)由于缺少有效的流化裝置，導致無法做到適應大灰量、大出力工況下,系統無法正常穩定運行。發明內容實用新型的目的是解決現有技術噴嘴易堵，檢修麻煩，檢修維護工作量大的缺點，公開一種濃相倉泵流化噴嘴，對噴嘴的結構進行改進，突破傳統普通透氣材質氣化板的結構形式，噴嘴使用時流態化均勻，且效果優良，阻力損失低，檢修維護工作量小。本實用新型是這樣實現的一種濃相倉泵流化噴嘴，包括倉泵(發送器)、流化風管道，其特征在于所述倉泵內的流化風管道端頭連接流化噴嘴，所述的流化噴嘴結構設有大接管和小接管，小接管設置于大接管內，且兩者軸線處于同一直線上，底端連接在同一底板上，大接管高度大于小接管，大接管頂部設有法蘭，由法蘭與流化風管道連接，大接管下部側壁設有流化孔。所述的濃相倉泵流化噴嘴的流化孔在大接管下部側壁設有兩排，分布在側壁圓周上。實用新型的噴嘴的流化孔直接在噴嘴的大接管下半部均勻的開孔，一般開兩排孔，使灰氣能夠充分的均勻的流化。在大接管的內部增設的小接管，可以防止灰進入大接管后進入流化風管道。實用新型的有益效果是本實用新型濃相倉泵流化噴嘴采用法蘭式連接，使其能穩固的與流化風管道連接，增加了噴嘴的穩定性和牢固性。本實用新型濃相倉泵流化噴嘴流化效果好，制作工藝簡單，成本低，耐磨損，使用壽命長。

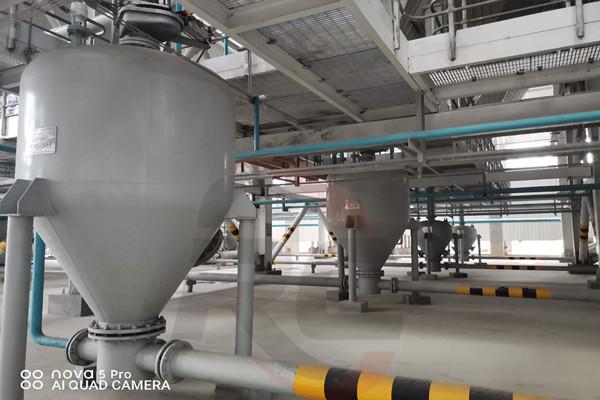

正壓濃相氣力除灰系統是我國較為新興的干式除灰系統，廣泛使用倉泵來遠距離輸送煙氣中的灰渣，具有系統簡潔，布置靈活，運行可靠，自動化程度高，系統投資省，輸送灰氣比高，流速低，維護工作量小和年運行費用低等特點，該系統在國內被廣泛使用。
